9-Alim et poids du réseau
Rubriques Alimention du réseau et Poids du réseau :
Alimentation du réseau :
5 prises femelles sont fixées au bâti du réseau et raccordées pour alimenter :
- 1 pour les rails, en courant pulsé
- 1 pour l'alimentation des aiguillages
- 1 pour l'alimentation de l'éclairage des bâtiments ferroviaires
- 1 pour l'alimentation du village et dépendances
- 1 pour la signalisation
Un coffret sur roulettes, contient les différents transformateurs ( Jouef) et le module digital, il est branché sur le secteur. Des fils à prises mâles en sortent en courant continu ou alternatif ou pulsé pour se raccorder aux prises du bâti.
Il reste à fignoler à améliorer certains éclairages, leurs répartitions, les étiquetages, et la finition
Système facile à mettre en oeuvre. Il me suffit amplement.
V:ue des prises de raccordement au réseau :

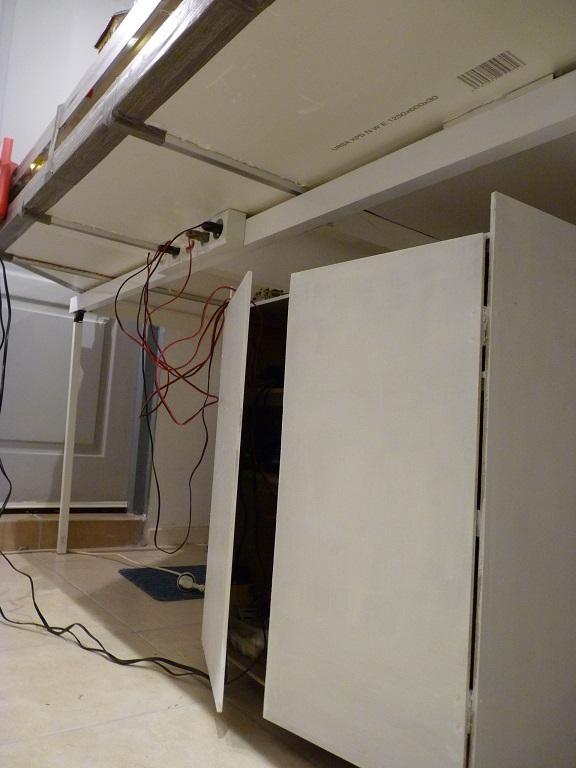

Vue de l'ensemble "électrique" :
Poids du réseau :
Le poids du réseau est important.
Tout a été relevé au cours de la réalisation
Le palan de force 50 Kg a été limité à 40 Kg (garantie de 10 kg par sécurité)
Ci-après tableau récapitulatif du suivi du poids du réseau à lever :
Désignation | Nbre | Dim | Poids U | Poids en Kg | Cumul en Kg |
Ossature | |||||
Poutres alu | 1 | 7,2 | 7,2 | 7,2 | |
Mousse de polyuréthane épaisseur 30 mm | 6 | 1,25*06 | 0,65 | 3,9 | 11,1 |
Contre Plaqué | 1 | 1m² | 2,5 | 2,5 | 13,6 |
Cornières en L (entourage) | 6 | 2,5m | 0,175 | 1,05 | 14,65 |
Plats (entourage) | 3 | 2,5m | 0,175 | 0,525 | 15,175 |
cornières en U (maintien sous mousse) | 5 | 2,5m | 0,425 | 2,125 | 17,3 |
Carton plume | 5 | 0,9*0,7 | 0,35 | 1,75 | 19,05 |
Carton de 3 et 5 mm (embase maison, trottoir) | 3 | 0,6*0,5 | 0,43 | 1,29 | 20,34 |
Poids ossature | 20,34 | ||||
Circuit | |||||
Rail | 50 | 0,93 | 0,06 | 3 | 23,34 |
Aiguillage | 19 | 0,03 | 0,57 | 23,91 | |
Moteurs et contacteurs et embases | 18 | 0,02 | 0,36 | 24,27 | |
Fil elec et BP et inter | 1 | 0,5 | 0,5 | 24,77 | |
Poids circuit | 4,43 | ||||
Maquettes | |||||
Petites maisons | 10 | 0,03 | 0,3 | 25,07 | |
Grandes maisons | 12 | 0,08 | 0,96 | 26,03 | |
Eglise + château+ ruine abbaye (carton plume)+hangar | 3 | 0,09 | 0,27 | 26,3 | |
Pont tournant | 1 | 0,09 | 0,09 | 26,39 | |
Cuve pont tournant | 1 | 0,25 | 0,25 | 26,64 | |
Voies garage | 10 | 0,015 | 0,15 | 26,79 | |
Entrées Voies | 2 | 0,015 | 0,03 | 26,82 | |
Rotonde couverte (carton plume+carton) | 1 | 0,283 | 0,283 | 27,103 | |
Gare et quais (carton plume) | 1 | 0,1 | 0,1 | 27,203 | |
Bureau feuille | 1 | 0,07 | 0,07 | 27,273 | |
château eau | 1 | 0,07 | 0,07 | 27,343 | |
Poste aiguillage | 1 | 0,07 | 0,07 | 27,413 | |
TIA | 1 | 0,07 | 0,07 | 27,483 | |
Hall marchandise (carton plume+carton+balsa) | 1 | 0,2 | 0,2 | 27,683 | |
Ballast et gravier | 4 | 0,265 | 1,06 | 28,743 | |
Poids maquettes | 3,973 | ||||
Poids TOTAL RESEAU sans matériel roulant | 28,743 | KG | |||
Matériel roulant | |||||
Loco vapeur 241 P | 1 | 0,45 | 0,45 | 29,193 | |
Loco vapeur 141 F | 1 | 0,45 | 0,45 | 29,643 | |
Loco vapeur 141 R | 1 | 0,45 | 0,45 | 30,093 | |
Loco vapeur 232 U | 1 | 0,45 | 0,45 | 30,543 | |
Loco vapeur 131 N | 1 | 0,373 | 0,373 | 30,916 | |
Loco vapeur 140 C | 1 | 0,467 | 0,467 | 31,383 | |
Loco vapeur 141 TA | 1 | 0,285 | 0,285 | 31,668 | |
Loco vapeur 141 P | 1 | 0,157 | 0,157 | 31,825 | |
Loco vapeur 231 K | 1 | 0,45 | 0,45 | 32,275 | |
Loco vapeur 141P | 1 | 0,45 | 0,45 | 32,725 | |
Loco vapeur 141PV | 1 | 0,45 | 0,45 | 33,175 | |
Loco vapeur 030 ROCO | 1 | 0,45 | 0,45 | 33,625 | |
Loco diésel BB67 | 1 | 0,19 | 0,19 | 32,015 | |
Loco diésel BB66 | 1 | 0,2 | 0,2 | 32,215 | |
Loco élect BB12 | 1 | 0,2 | 0,2 | 32,415 | |
Loco élect BB13 | 1 | 0,2 | 0,2 | 32,615 | |
Loco élect BB 17 | 1 | 0,216 | 0,216 | 32,831 | |
Loco diésel BB-RO fret (pour le nettoyage seulement) | 1 | 0,45 | 0,45 | 33,281 | |
EAD | 1 | 0,568 | 0,568 | 33,849 | |
Picasso | 1 | 0,349 | 0,349 | 34,198 | |
Wagon marchandises | 30 | 0,045 | 1,35 | 35,548 | |
Wagon voyageur | 9 | 0,073 | 0,657 | 36,205 | |
Fourgon | 2 | 0,083 | 0,166 | 36,371 | |
Grue Cockeril | 1 | 0,4 | 0,4 | 36,771 | |
Poids matériel roulant | 9,543 | kg | |||
Poids de l'ensemble à lever | Total | 38,3 | Kg | ||
Reste sur | |||||
Reste une marge de | 40 | 1,71 | Kg | ||
